Водяна тепла підлога: як вибрати та розрахувати

Тепла підлога дає рівномірне, комфортне тепло знизу вгору — саме так, як його найкраще сприймає людина: теплі ноги й прохолодніша голова. Водяний варіант підключається до системи опалення й обігріває приміщення теплоносієм, що циркулює у трубах під стяжкою. Це економічно вигідно на великих площах і в приватних будинках, але вимагає правильного розрахунку та монтажу. У цьому гіді розберемо, чим водяна тепла підлога відрізняється від електричної, з чого складається система, як розрахувати крок труби й довжину контуру, що потрібно з обладнання та яких помилок монтажу уникнути.

Водяна vs електрична тепла підлога: коротко про різницю

Обидві системи гріють підлогу, але роблять це по-різному й підходять для різних задач. Електрична тепла підлога — це нагрівальний кабель або мати під плиткою; її простіше вкласти, вона не потребує стяжки завтовшки як під водяний контур і зручна для невеликих площ — ванної, кухні, окремої кімнати. Плата за простоту — вартість електроенергії: на великій площі електропідлога як основне опалення виходить дорогою.

Водяна тепла підлога працює від системи опалення: теплоносій нагрівається котлом чи тепловим насосом і циркулює трубами під стяжкою. Монтаж складніший і «мокрий», зате експлуатація значно дешевша, особливо коли джерело тепла — газовий котел або тепловий насос. Тому для приватного будинку, великих приміщень і основного опалення зазвичай обирають саме водяний варіант. Переглянути комплектуючі та готові рішення можна в розділі тепла підлога каталогу Теплоцентр.

З чого складається система водяної теплої підлоги

Водяна тепла підлога — це не лише труба у стяжці, а цілий вузол взаємопов'язаних елементів. Труба контуру — серце системи; нею циркулює теплоносій. Найчастіше використовують зшитий поліетилен (PEX), металопластик або PE-RT — вони гнучкі, витримують температуру й тиск і служать десятиліттями. Теплоізоляція (пінополістирольні плити, часто з бобишками під трубу) не дає теплу йти вниз, у перекриття, і спрямовує його вгору. Демпферна стрічка по периметру компенсує теплове розширення стяжки.

Далі йде «керуюча» частина: колектор (гребінка), який розподіляє теплоносій по контурах, змішувальний вузол для підтримання потрібної температури подачі та циркуляційний насос, що забезпечує рух теплоносія. Завершують систему стяжка поверх труби й фінішне покриття. Труби для контуру та фітинги зручно добирати в розділі труби та фітинги.

Як розрахувати крок укладання труби та довжину контуру

Саме розрахунок відрізняє теплу підлогу, що гріє рівномірно, від тієї, що дає «смуги» тепла й холоду. Крок укладання — відстань між сусідніми трубами. Стандартно він становить 10–20 см: менший крок (10–15 см) роблять біля зовнішніх стін і вікон та у ванних, де потрібно більше тепла; більший (20 см) — у центрі кімнати. Занадто великий крок дає нерівномірний прогрів, занадто малий — перевитрату труби й вищий гідравлічний опір.

Довжину контуру орієнтовно рахують так: площа ділянки, поділена на крок укладання (у метрах), плюс запас на підводки до колектора та повороти. Важливе правило — не робити контур надто довгим: для труби 16 мм оптимальна довжина одного контуру приблизно до 80–100 м, для 20 мм — трохи більша. Якщо приміщення велике, його ділять на кілька контурів приблизно однакової довжини, щоб насос рівномірно продавлював кожен. Точний розрахунок залежить від теплових втрат приміщення, типу покриття й діаметра труби, тому для великих проєктів варто узгодити схему з фахівцем. Консультанти Теплоцентр допоможуть підібрати діаметр і метраж труби під вашу площу — телефонуйте 0 800 30 30 12.

Колектор, змішувальний вузол і насос: що потрібно

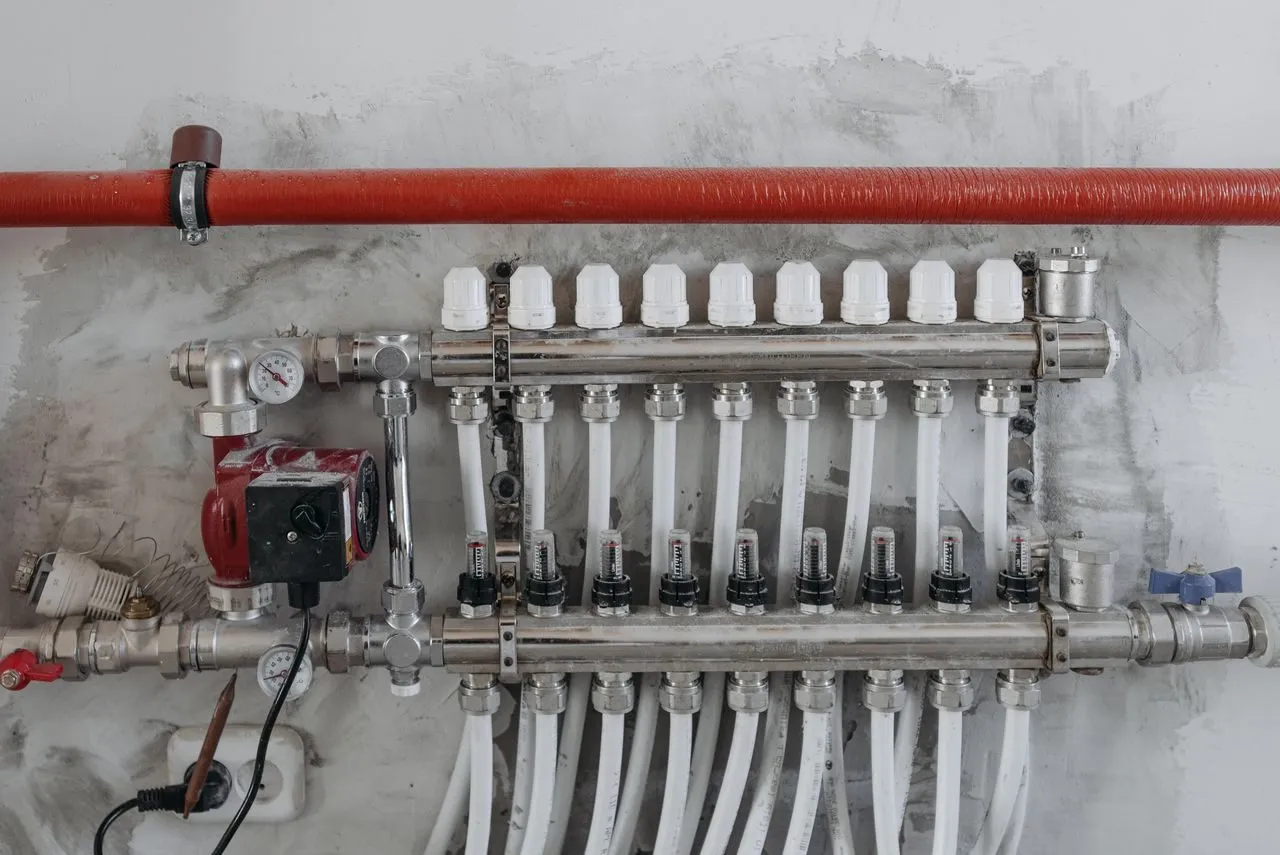

Це «мозок» теплої підлоги, від якого залежить керованість системи. Колектор (гребінка) збирає й розподіляє теплоносій по контурах; на ньому ставлять витратоміри та регулювальні клапани, щоб балансувати потік у кожній петлі. Кількість виходів колектора добирають за кількістю контурів.

Змішувальний вузол потрібен тому, що теплоносій від котла зазвичай гарячий (60–70 °C), а в підлогу можна подавати лише 35–45 °C — інакше покриття перегріється, а ходити буде некомфортно. Вузол підмішує зворотну (охолоджену) воду до подачі й тримає задану температуру. Циркуляційний насос забезпечує рух теплоносія по контурах; його підбирають за сумарним опором і довжиною петель. У сучасних рішеннях насос і змішувальний вузол часто йдуть у зборі з колектором, що спрощує монтаж. Комплектуючі гребінки разом із трубою можна переглянути в розділі тепла підлога.

Сумісність зі стяжкою та типами покриття

Тепла підлога працює у зв'язці зі стяжкою й фінішним покриттям, тому їх треба враховувати ще на етапі проєкту. Стяжка над трубою зазвичай має товщину 4–7 см: вона акумулює тепло й рівномірно віддає його в кімнату. Занадто тонка стяжка дає «смугастий» прогрів, занадто товста — інерційну систему, що довго нагрівається. Для прискорення й зменшення ваги іноді застосовують напівсухі та спеціальні тонкошарові рішення.

Покриття теж має значення. Найкраще з водяною теплою підлогою поєднується керамічна плитка й керамограніт — вони добре проводять тепло. Ламінат і паркетна дошка допустимі, якщо виробник прямо вказав сумісність із теплою підлогою й дозволену температуру; для них важливо не перевищувати рекомендований нагрів. Килими та товсті підкладки на теплій підлозі небажані — вони «замикають» тепло. Якщо плануєте ламінат — обирайте позначені як сумісні з теплою підлогою моделі й не перевищуйте температуру подачі.

Типові помилки монтажу та як їх уникнути

Більшість проблем із водяною теплою підлогою — це наслідки монтажу, а не самої системи. Кілька правил, що рятують результат: обов'язково укладайте якісну теплоізоляцію під трубу — без неї частина тепла йде в перекриття, а рахунки зростають; не робіть контури різної довжини без балансування — короткі петлі «перетягнуть» потік, і довгі гріють гірше; не запускайте систему на повну одразу після заливання — стяжці потрібен час набрати міцність, а перший прогрів роблять поступово; обов'язково проведіть опресування (перевірку тиском) контурів ДО заливання стяжки, щоб виявити протікання, поки труба доступна; не подавайте у підлогу високу температуру без змішувального вузла. Ще одна поширена помилка — забути демпферну стрічку по периметру: без неї стяжка може тріснути від теплового розширення. Якщо монтаж робить бригада, переконайтеся, що ці пункти дотримано.

Що підібрати в Teplocentr.ua

В асортименті Теплоцентр є все для водяної теплої підлоги «під ключ»: труби контуру (PEX, металопластик, PE-RT) і фітинги, теплоізоляційні плити, демпферна стрічка, колектори з витратомірами, змішувальні вузли та циркуляційні насоси. Зібрати систему зручно навколо двох розділів: комплектуючі теплої підлоги — у розділі тепла підлога, а труба для контуру та фітинги — у розділі труби та фітинги. Якщо не впевнені у виборі діаметра труби чи кроку укладання — консультанти допоможуть скласти специфікацію під вашу площу й джерело тепла.

Часті питання (FAQ)

Чи можна класти водяну теплу підлогу під ламінат?
Так, якщо ламінат промаркований як сумісний із теплою підлогою. Важливо не перевищувати рекомендовану виробником температуру подачі та уникати товстих підкладок, що затримують тепло.

Яка температура теплоносія в теплій підлозі?
У контур подають помірно теплий теплоносій — зазвичай 35–45 °C. Саме тому в системі потрібен змішувальний вузол, який знижує температуру від котла до безпечної для підлоги.

Чи потрібен окремий котел для теплої підлоги?
Не обов'язково. Тепла підлога підключається до наявної системи опалення через колектор і змішувальний вузол. Джерелом тепла може бути газовий котел, електрокотел чи тепловий насос — головне забезпечити потрібну температуру подачі.

Який крок укладання труби обрати?
Орієнтовно 10–15 см уздовж зовнішніх стін і у ванних та до 20 см у центрі приміщення. Точний крок залежить від теплових втрат і покриття.

Висновок

Водяна тепла підлога — вигідне й комфортне рішення для основного опалення приватного будинку та великих приміщень, але результат залежить від розрахунку та монтажу. Почніть з вибору труби й кроку укладання під вашу площу, передбачте колектор, змішувальний вузол і насос, узгодьте стяжку з покриттям — і не нехтуйте опресуванням до заливання. Тоді підлога грітиме рівномірно й економно роками.

Потрібна допомога з підбором комплектуючих? Консультанти Теплоцентр складуть специфікацію під вашу площу, покриття та джерело тепла — телефонуйте безкоштовно 0 800 30 30 12.
